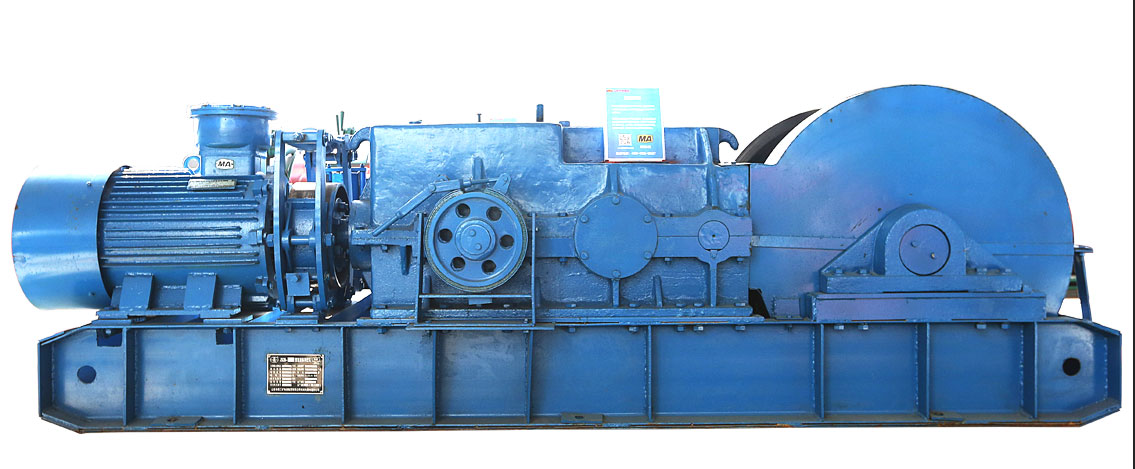

双速多用绞车

结构简单、安全可靠、维修方便
紧凑 | 平稳 | 灵活

Two-speed multi-use winch in the structure of the use of a
spherical worm gear drive, manual shifting fork shifting speed,
fast to the slow 5-6 times, can greatly improve work efficiency.

立刻购买 》
产品推荐
产品简介

精良的生产设备 满意的售后服务
中煤双速多用绞车 让您更舒心

no.1 优势一
采用“双轴多级”传动特点

Advanced design concept Excellent production equipment Excellent
after-sales service

双速多用绞车使用寿命长、维护维修费用低。
  • 双速多用绞车

    双速多用绞车与传统的双速绞车相比有结构紧凑、体积小

  • 双速多用绞车

    运转平稳、调速灵活、安全可靠、手动刹车、断电自锁

no.2 优势二
采用“齿-联”传动系统的传动原理

Advanced design concept Excellent production equipment Excellent
after-sales service

双速多用绞车不但实现慢、快两个速度,并实现快、慢速矿用绞车的一体化。

实力雄厚
20多年技术经验

no.3 优势三
采用“长条形对称”结构

Advanced design concept Excellent production equipment Excellent
after-sales service

结构紧凑、外形美观实用,双速多用绞车适合于煤矿井下狭窄空间的作业,方便进行自移。 双速多用绞车

双速多用绞车

产品特点 / Features 实力厂家 运转平稳 安全可靠
zhong mei 中煤集团

中煤全新双速多用绞车

双速多用绞车

双速多用绞车

产品组成 / Composition 实力厂家 运转平稳 安全可靠

双速多用绞车主要由以下八部分组成:

电动机、联轴器、工作制动闸、变速手把、安全制动闸、减速箱、卷筒装置、底座

双速多用绞车底架是一个型钢焊制而成的框架,前后两侧各有一槽钢,两端用钢板相连,其槽内有筋板,下面焊有一钢板,钢板下还焊有两条状钢板,底架左侧依次焊有三段小槽钢,左侧二段槽钢面上有钢板,并开有腰形孔;

电动机用螺栓组固定其上,另一小槽钢面上椭钢板、开有一园孔,三段小槽钢右侧两槽钢间焊有筋板,槽钢面上开有通园孔;

双速多用绞车减速铬和卷筒装置依次固定在底架的槽钢面上,槽钢底面、板上开有若干园孔,侧板两端开有园孔;

卷装置主等由轴支承、卷筒、大齿圈、上罩子、下罩子、透盖组成。

双速多用绞车

双速多用绞车

条件及参数 / Conditions and parameters 实力厂家 运转平稳 安全可靠
工作条件:

1、环境温度为-10℃~+40℃;
2、环境相对湿度不超过95%(+25℃),海拔高度不超过1000m的情况下工作;对于海拔高度超过1000m,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用;
3、周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

型 号 JSDB-13 JSDB-19 JSDB-25
慢 速 外层最大静张力 KN 130 190 250
内层最大静张力 KN 200 320 390
平均静张力 KN 165 250 320
传动比 187.85 238.88 235.85
平均绳速 m/s 0.11 0.17 0.168
快 速 外层最大静张力 KN 15 25 30
传动比 25.82 34.81 30.95
外层最大绳速 m/s 1.24 1.538 1.66
卷 筒 直径 mm Φ435 Φ545 545
宽度 mm 530 570 770
容绳量 m 180 400 500
外形尺寸 3158 *1215 *1030 825*1254*1187 3865*1274*1187
整机重量(包括电机kg) 2980 6880 7400
