JSDB-10双速多用绞车

采用“齿联”传动系统和“双轴多级”的传动特点,
实现了快、慢 两个速度。

产品推荐

JSDB-10双速多用绞车


产品介绍

JSDB-10双速多用绞车在结构特点上,不仅实现了小结构, 大拉力的特点,也实现了长条形对称结构特点,适合于煤矿井下狭小的作业空间,操作灵活方便。它克服了目前慢速、回柱等系列绞车存在的传动效率低,寿命短,工效低等特点,也克服了调度、运输等系列绞车存在的牵引力小, 宽型结构等特点。

型号编制说明
绞车的型号由产品名称代号、主要参数代号二部分组成。

JSDB-10双速多用绞车


应用范围

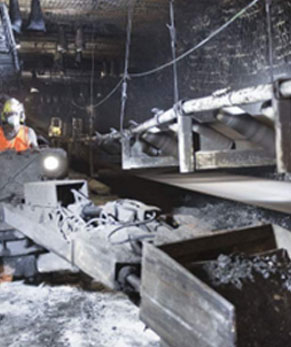

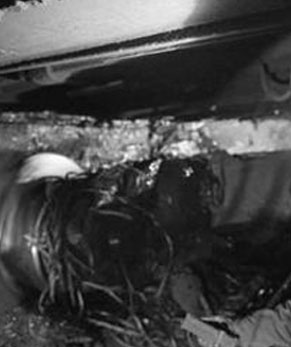

本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作,也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作,用于上山下山时的坡度不得大于25゜。还可用于回采工作面的回柱放顶。

JSDB-10双速多用绞车应用范围 JSDB-10双速多用绞车应用范围 JSDB-10双速多用绞车应用范围 JSDB-10双速多用绞车应用范围

绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。

JSDB-10双速多用绞车


特点介绍
六大优势Two-speed winch
中煤集团双速绞车

绞车应在环境温度为-10℃ ~ +40℃,环境相对湿度不超过95%(+25℃)
海拔高度不得超过1000米的情况下工作。

01采用“双轴多级”传动特点,实现了大的传动比。

02采用“齿-联”传动系统的传动原理,很好地实现了快、慢速矿用绞车的一体化。

03采用“长条形对称”结构,适合于煤矿井下狭窄空间的作业,方便地进行不同工作地点的自移。

04传动效率高、工作效率高、容绳量大、节能

05操作简单、使用方便,并具有可靠的双闸制动

06结构工艺简单,可靠,成本低,使用寿命长、维护维修费用低

JSDB-10双速多用绞车

绞车工作时周围空气中的煤尘、甲烷爆炸性气体含量的要求不得超过《煤矿安全规程》规定的安全含量。


The requirements for the content of coal dust and methane explosive gas in the surrounding air during the working of the winch shall not exceed the safety content specified in the Coal Mine Safety Regulations.

JSDB-10双速多用绞车

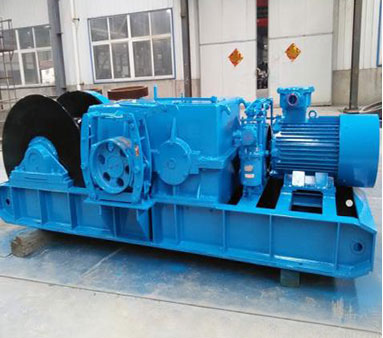

结构组成

1.双速多用绞车组成:包括底架、电动机、联轴器、制
动闸、减速器、卷筒 装置组成。

2.卷装置主等由轴支承、卷筒、大齿圈、上
罩子、下罩子、透盖组成。

3.底架是一个型钢焊制而成的框架,前后两侧
各有一槽钢,两端用钢板相连,其槽内有筋板,下面焊有一钢板,
钢板下还焊有两条状钢板,底架左侧依次焊有三段小槽钢,左侧二段槽钢面上有钢板,并开有腰形孔。

JSDB-10双速多用绞车 JSDB-10双速多用绞车 JSDB-10双速多用绞车

JSDB-10双速多用绞车使用规范


双速绞车使用注意规范

JSDB-10双速多用绞车使用规范


产品参数
慢速外层最大静张力: 100KN
快速外层最大静张力: 12KN
卷筒容绳量: 120m
钢丝绳直径: 20mm
电动机功率: 18.5kw
总重量: 2000kg
外形尺寸: 2630*770*855mm
