绞车结构特征

绞车结构特征

绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作，绞车具有快速和慢速两档速度。

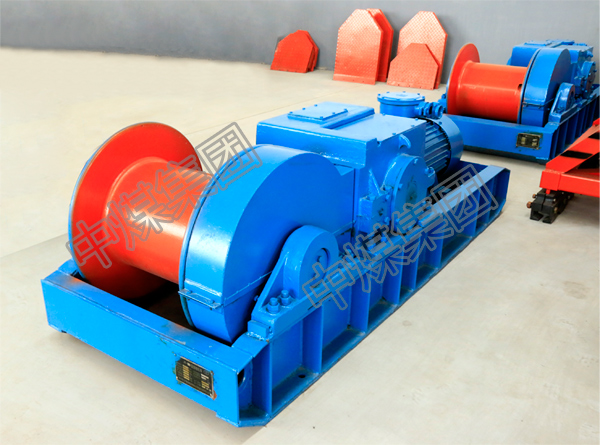

绞车有电动机、底座、联轴器、电力液压块式制动器、减速箱、卷筒装置、低速级制动装置等七部分组成。绞车由电动机通过带制动轮的联轴器、减速箱、一级开式齿轮传动带动卷筒转动，绞车内部各传动部位均采用滚动轴承支承，底座由型钢焊接而成。减速箱是绞车的传动心脏，共有两种速度，图示为慢速传动位置，其快速传动位置是通过调速手把滑动滑移齿轮使其与内齿圈啮合，便实现快速传动。绞车结构简单、紧凑，上下箱体为剖分式，装配、维修均很方便，采用常规机械传动，安全可靠等特点。
